VENDEMMIATRICE TRAINATA

3045 S

LA SEMPLICITA’ AD ALTE PRESTAZIONI
Semplice, ricca di tecnologia,
leggera e robusta, applicabile ai trattori da 75 cv

videoclip realizzato da VolentieriPellenc nel corso della vendemmia 2019 in Toscana

Photo Gallery

null

3045 S

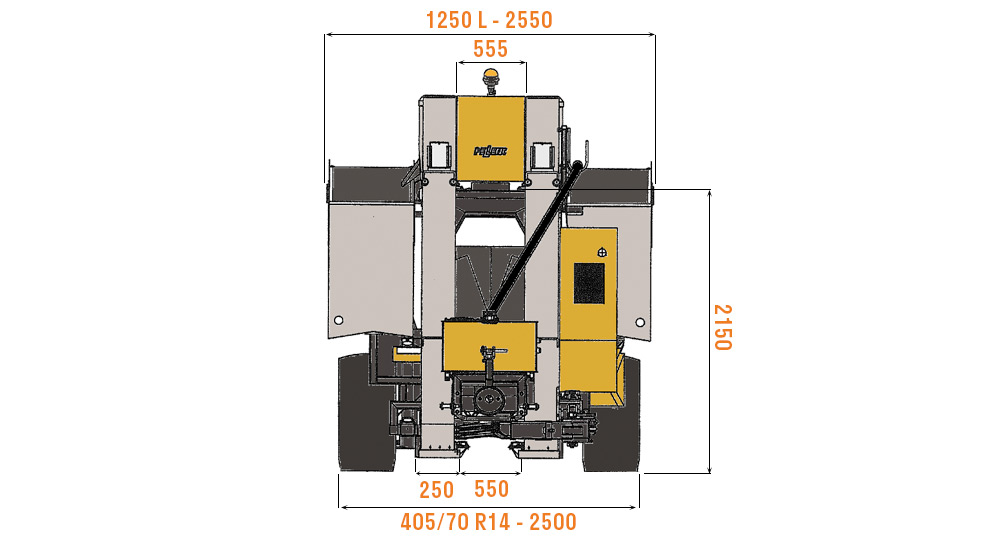

CARATTERISTICHE TECNICHE
ALTEZZA SOTTO IL PONTE 2,15 mt
CORREZIONE TRASVERSALE 28%
LUNGHEZZA 4,48 mt
PESO 3t
PNEUMATICI 405
POTENZA TRATTORE (CV) 75
ALTEZZA SCARICO BENNE 2,10/2,70 m

POSIZIONAMENTO SUL FILARE

CONCETTO DI SCUOTIMENTO E NUOVO ASSETTO

IL NUOVO ASSETTO
PER UNA MAGGIORE STABILITA’

nuovo assetto

Per garantire un assetto migliore la ruota destra è stata portata in avanti rispetto alla sinistra: il baricentro della macchina cade perfettamente al centro

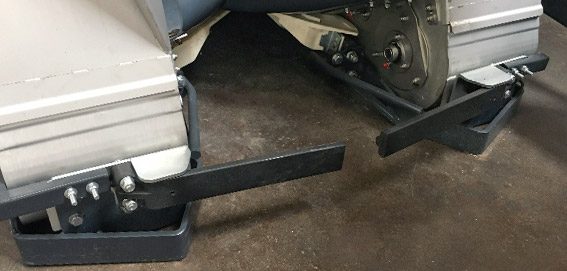

AUTOCENTRAGGIO
  • 3045 autocentraggio

CORREZIONE AUTOMATICA DEL CENTRAGGIO

I palpatori di centraggio, situati all’ingresso del tunnel di raccolta, rilevano la posizione della vite ed allineano automaticamente la macchina sul filare, centrando anche la posizione del sistema di scuotimento e le scaglie
IL TIMONE

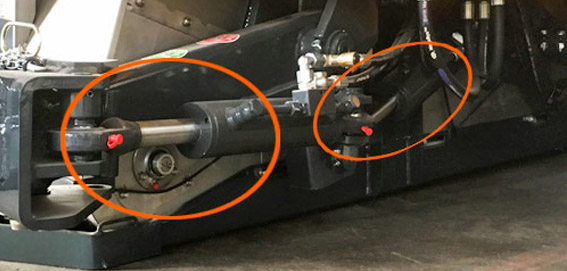

I MARTINETTI IDRAULICI

Il timone ha un ampio angolo di sterzata ed è dotato di due martinetti idraulici che permettono una manovrabilità più semplice e facilmente regolabile dal posto di guida

  • Sterzata in spazi ridotti (4,5 m)

  • Correzione dell’assetto longitudinale

  • Correzione dello spostamento laterale

MANEGGEVOLEZZA E MOTRICITA'

GUIDA SEMPLICE, SICURA E COMODA A PORTATA DI MANO

COMANDI IN CABINA

null

TUTTO A PORTATA DI MANO

  • Scatola dei comandi elettrici per tutte le funzioni

  • Regolazione dello scuotimento

  • Indicatore dei colpi al minuto

MOTRICITA’ ASSISTITA

PIENO CONTROLLO

La trasmissione idrostatica ai motori idraulici delle ruote si regola manualmente sia in marcia avanti che in marcia indietro.
La motricità si attiva dal posto di guida con la leva della motricità

  • Nessuna preoccupazione per le regolazioni

  • Manovre facilitate all’inizio e alla fine del filare

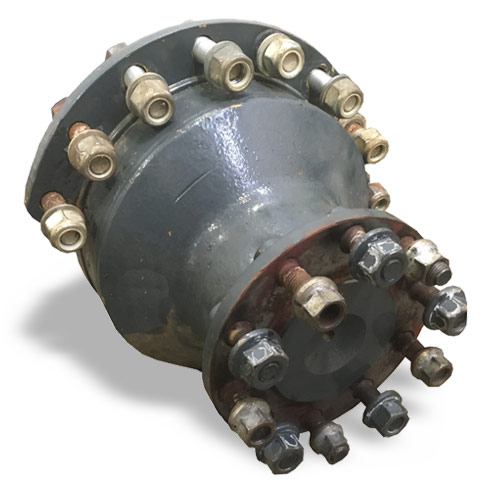

  • Motori idraulici a pistoni radiali da 625 cm³

CORREZIONE  TRASVERSALE

SFILO DEI PISTONI

La regolazione idraulica delle due ruote è indipendente e la correzione trasversale viene effettuata dall’operatore direttamente dal posto di guida.

  • CORREZIONE TRASVERSALE:
    28%

  • CORSA DEI PISTONI DELLE RUOTE:  500 mm

RACCOLTA E TRASPORTO DELLE UVE

UN SISTEMA SEMPLICE ED EFFICACE
SISTEMA DI SCUOTIMENTO
null

ECCENTRICO

Il sistema di scuotimento è montato su due bracci con eccentrico. L’eccentrico aziona i due alberi di scuotimento posteriori mediante un sistema a bielle con volano inerziale. La rotazione del volano è assicurata da un motore idraulico. Il movimento viene passato agli scuotitori mediante i loro supporti. Ogni albero è montato su due cuscinetti autoallineanti

UNA RACCOLTA DI QUALITA'

Il sistema di scuotimento smart consente, nella sua semplicità, una raccolta di qualità su tutti i tipi di impianti nel rispetto della vegetazione e degli acini
I supporti dei battitori attaccati agli alberi regolano lo scuotimento senza dispersione di energia e in totale sicurezza

3045 scuotitore
SCUOTITORE SEMPLICE

PRECISO ED ECONOMICO

Forma standard disegno semplice;

Materiale plastico;

Garantisce una raccolta ottimale anche in prossimità del palo di ogni tipologia di impianto

3045 battitore
TRASPORTO INTERNO DEL PRODOTTO

IL NASTRO TRASPORTATORE A ``L``

La forma ad L facilita l’espulsione di corpi estranei attraverso le aperture tra l’aspiratore ed il tappeto

ASPIRATORI

I 2 aspiratori fissi posti nella parte finale dei convogliatori aspirano meccanicamente i residui rimasti nel vendemmiato

La parte finale dei convogliatori è aperta per consentire la fuoriuscita di eventuali residi di maggiori dimensioni

NASTRO TRASPORTATORE

UNA RACCOLTA INEGUAGLIABILE

I nastri in gomma alimentare consentono un trasporto dell’uva omogeneo senza inquinare il prodotto

Facile regolazione della tensione dei nastri

Lavaggio tramite accessi predisposti

LE SCAGLIE
null

PERDITE AZZERATE

Il nuovo disegno della scaglia è stato studiato per eliminare le perdite d’uva più superflue

Realizzate ad iniezione con un materiale più morbido ed elastico

La sagomatura ed il bordo rialzato della nuova scaglia consentono un miglior contenimento del chicco

VANTAGGI: eliminazione delle perdite e maggiore rispetto della pianta e del tronco

INFO: 0577 983611
