La produttività con il massimo comfort, per una raccolta ineguagliabile


Le teste di raccolta della gamma Optimum sono il mezzo di eccellenza progettate da Pellenc per ottenere una pulizia perfetta del prodotto raccolto. Realizzate in diverse dimensioni, garantiscono una raccolta ottimale rispettando le caratteristiche della vigna e la qualità degli acini. Regolabili in tutte le impostazioni direttamente dal posto di guida, rivoluzionano il concetto di vendemmia.


produttività
Produttività
  • Controllo automatico del filare con TESTA ACTIV’;
  • Sistema di scuotimento EASY SMART;
  • Nuovi scuotitori e nuove scaglie;
  • Sistema di trasporto interno ad L aperta con nastri a tazze e griglie

maneggevolezza
Controllo
  • Gestione dei parametri di raccolta dal posto di guida con EASY TOUCH;
  • Regolazione dei meccanismi di raccolta e selezione a portata di mano;
  • Semplicità nella manutenzione e nell’ingrassaggio.

qualità
Qualità
  • Rispetto dell’integrità del raccolto;
  • Salvaguardia della pianta;
  • Eliminazione delle perdite occulte;
  • Pulizia fino al 99,8% con l’opzione SELECTIV’ PROCESS.

icona lavaggio rapido
Lavaggio facilitato
  • Numerosi accessi su macchina completamente ispezionabile;
  • Lavaggio in sicurezza dalla ampia piattaforma superiore;
  • Colonna d’acqua con attacchi rapidi;
  • Unità dei comandi remoti aportata di mano;

Photo Gallery

CARATTERISTICHE TECNICHE

TESTE DI RACCOLTA OPTIMUM

TESTA ACTIV’

CONTROLLO AUTOMATICO DELLA TESTA SUL FILARE E REGOLAZIONE DEI PARAMETRI DALLA CABINA

TESTA ACTIV’

I due palpatori posizionati all’ingresso della testa di vendemmia gestiscono il sistema ACTIV’. Questa tecnologia allinea la testa di raccolta sul filare in maniera automatica e garantisce uno scuotimento efficace e rispettoso della pianta. Lo spostamento della testa è proporzionale alla velocità di avanzamento della macchina.

OPZIONI

Il controllo automatico dell’altezza da terra può essere eseguito automaticamente grazie a 2 tastatori supplementari montati lateralmente all’ingresso della testa di raccolta.

REGOLAZIONI DALLA CABINA

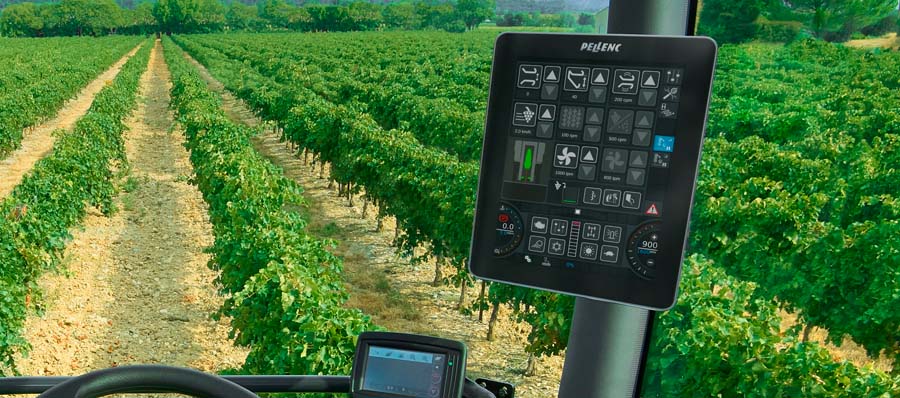

Le regolazioni dei parametri di raccolta si effettuano istantaneamente dalla consolle EASY TOUCH dal posto di guida

Grazie al nuovo Joystick multifunzione a 18 tasti si controllano l’avanzamento progressivo della macchina, si corregge l’inlinazione, il beccheggio e le altre funzioni principali. Il grilletto posteriore permette di attivare e disattivare gli organi della testa di raccolta in sequenza.

Sul touch screen a icone intuitive si visualizzano in tempo reale tutti i dati della macchina: riempimento progressivo delle benne, contaettari, ore di scuotimento e diagnostica costante dei componenti meccanici, idraulici ed elettrici

NELLE TESTE DI RACCOLTA

SCUOTIMENTO, SCAGLIE, TRASPORTO INTERNO, SISTEMI DI PULIZIA E BENNE

cilindri in gomma senza ingrassatori

SISTEMA DI SCUOTIMENTO

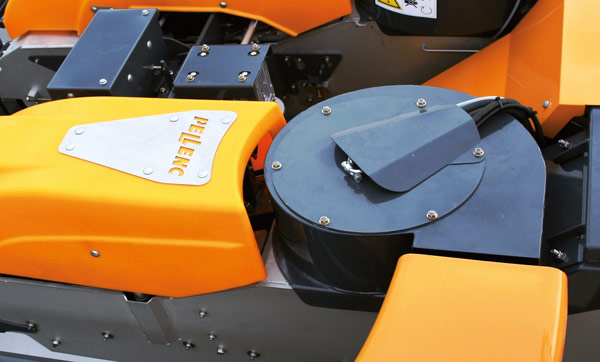

Il sistema di scuotimento delle teste di raccolta OPTIMUM agisce con un sistema a doppio eccentrico azionato da un motore idraulico. Il movimento passa dagli eccentrici a 2 alberi. Gli alberi sostengono gli scuotitori con relativi supporti e sono montati nella parte superiore su cuscinetti autoallineanti e nella parte inferiore su cilindri in gomma che non necessitano di ingrassatura.
Gli scuotitori, mossi dagli alberi, compiono un movimento alternato che consente il distacco degli acini dalla pianta senza tuttavia danneggiarla.

Optimum Piastra Smart

piastra Smart

SCUOTITORI INIETTATI NERI CON COSTOLATURA E BOCCOLE

Gli scuotitori Pellenc sono costituiti da un nuovo materiale antiusura e vengono stampati ad iniezione. Dotati di una nervatura interna che li rende indeformabili e più rigidi, questi battitori mantengono le loro performance fino alla fine.
Il nuovo processo di costruzione e l’ottimizzazione della forma accrescono l’efficacia e la durata di vita dei battitori.
Sono semplici da montare grazie alle boccole integrate nella forma ed hanno una lunghezza attiva maggiore.

SCUOTITORI INIETTATI NERI CON COSTOLATURA E BOCCOLE

L’ammortizzatore pali è il dispositivo in opzione che riduce lo spostamento del palo al apssaggio della macchina.

LE SCAGLIE DI RICEZIONE

Le scaglie monoblocco brevettate Pellenc sono il risultato di una accurata ricerca che unisce la delicatezza del passaggio sul ceppo alla completa eliminazione delle perdite a terra.
Realizzate in materiale antiusura e più elastico, presentano una linea profilata che migliora la tenuta stagna verso il convogliatore. L’articolazione monoblocco consente un montaggio ed una manitenzione più rapida mentre la battuta antirimbalzo ed il bordo di trattenuta migliorano il trasferimento degli acini verso il convogliatore

NASTRI CONVOGLIATORI

Il sistema di trasporto interno Pellenc ospita due nastri composti da catenarie in acciaio inox. Queste catenarie a loro volta alternano, al loro interno, tazze e griglie snodate. Questa composizione, brevettata Pellenc, oltre a consentire una cernita sin dalla caduta degli acini, incrementa la resa del 5%: solo il 30% dell’uva passerà sotto gli aspiratori inferiori.
Ciascun nastro presenta un tassello rigido in acciaio inox che rimuove eventuali corpi estranei ed evita intasature, blocchi e rotture.
La trasmissione ai pignoni dei nastri non richiede ricentraggi lo smottaffio a fine stagione e non ha bisogno di grasso poichè i nastri girano in folle su guidei in teflon grazie a rondelle lubrificate dal mosto.
Il tensionamento dei nastri è regolabile idraulicamente mediante un rubinetto.

AREA IN AGGIORNAMENTO

BENNE AD ALTA CAPACITA’

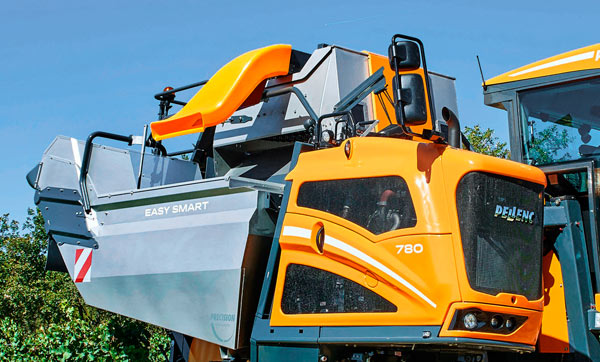

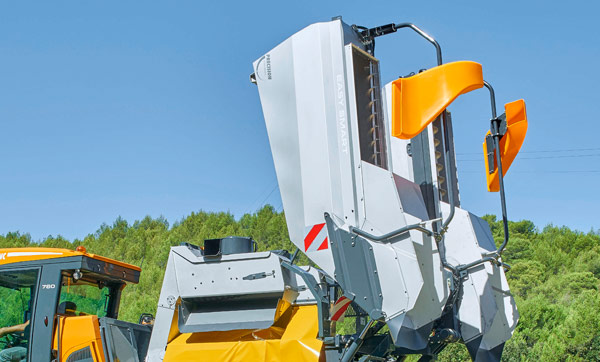

Le benne in acciaio inox garantiscono una resistenza ed una sicurezza nel trasporto del prodotto senza inquinarlo. La loro capacità è la maggiore sul mercato: a seconda del modello della testa di raccolta la capienza della coppia di vasche va da 2600 a 4000 l.
L’altezza di scarico delle benne varia dai 2,72 m ai 3,23 m a seconda del modello della testa di raccolta
All’interno delle benne sono posizionate due coclee che distribuiscono in modo uniforme il vendemmiato al loro interno

L’indicatore del livello benne permette la lettura del livello di riempimento delle vasche attraverso un sensore a raggi infrarossi che riporta la misura in percentuale sullo schermo EASY TOUCH in cabina

La gamma Optimum dispone della testa di raccolta XLE con braccio di sarico in continuo (solo per i portattrezzi XL)

AREA IN AGGIORNAMENTO

AREA IN AGGIORNAMENTO

AREA IN AGGIORNAMENTO

AREA IN AGGIORNAMENTO

PERFORMANCE ELEVATE NEL RISPETTO DELLA PIANTA

  • Il sistema di scuotimento preserva la pianta e lascia gli acini intatti
  • La testa di raccolta (disponibile in diverse dimensioni a seconda del portattrezzi) si adatta a tutti gli impianti. Le numerose regolazioni istantanee dalla cabina consentono di lavorare rapidamente e ottimizzare le operazioni
  • Il sistema di scuotimento è più potente e più veloce (fino al 30% in più rispetto alla gamma precedente)
  • Il sistema di scuotimento meccanico garantisce meno dispersione di energia. Costi di manutenzione ridotti
  • Diminuzione della defogliazione e delle rotture
  • Non è necessario fare continuamente il centraggio dei battitori (punto 0)

TRASPORTO INTERNO E PULIZIA DEL PRODOTTO

TESTE DI RACCOLTA | IL NASTRO GRIGLIATO A TAZZE E LE SCAGLIE
OPZIONE TRIEUR

ASPIRAZIONE SUPERIORE

Per una eventuale pulizia aggiuntiva del prodotto è possibile applicare l’opzione TRIEUR: 2 ulteriori aspiratori montati sulla parte superiore del convogliatore che separano gli eventuali residui

LAVAGGIO RAPIDO
  • Numerosi accessi per il lavaggio

  • Da 20 a 45 minuti a seconda del modello

  • Una apposita modalità attivabile dalla posizione di guida tramite console riduce i tempi di lavaggio del 30%. Permette la retrazione di alloggiamenti, tavoli di smistamento, smistatori e aspirapolvere

  • Telecomando per controllo della testa di vendemmia durante il lavaggio

SELECTIV' PROCESS 2

TESTE DI RACCOLTA | IL DIRASPATORE LINEARE AD ALTA FREQUENZA CON TAVOLO A RULLI INCORPORATO
Il Selectiv’ Process 2 garantisce una pulizia del prodotto finale al 99,82
per una produttività e una performance insuperabile

DIRASPATURA

  • I nastri grigliati portano il raccolto sotto l’azione dei flipper
  • I flipper sono composti ciascuno da 5 dita e la loro frequenza è regolabile dalla tastiera EASY TOUCH
  • Con l’aiuto degli aspi in gomma l’uva viene diraspata e separata da eventuali raspi
  • L’uva diraspata passa attraverso i fori del nastro e cade sugli scivoli che portano al tavolo di cernita

Diraspatore lineare ad alta frequenza

Flipper sgranatori ad alta frequenza

Nastro forato a palette con catenarie in acciaio inox

TAVOLO DI CERNITA A RULLI

  • Il tavolo di scelta a rulli è diviso in due sezioni: la prima sezione fissa è composta da rulli più serrati e la seconda da rulli regolabili a seconda del diametro del chicco

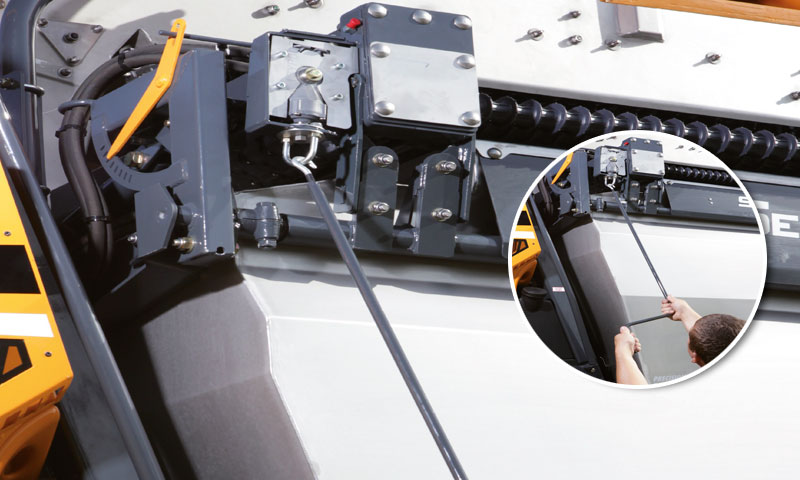

  • La seconda sezione del tavolo la si può calibrare manualmente mediante una manovella
  • L’intero tavolo, in assenza dell’operatore al posto di guida, si arresta assieme alla macchina
  • Il braccio distributore montato sulla superfice del tavolo garantisce una distribuzione del prodotto uniforme in qualsiasi condizione
  • L’uva diraspata scivola sul tavolo. I rulli, girando ad una velocità regolabile direttamente dalla consolle EASY TOUCH, fanno cadere all’interno della coclea i soli chicchi puliti mentre i raspi galleggiano su tutto il tavolo e vengono espulsi nella parte finale

I giri del braccio deflettore garantiscono una distribuzione uniforme del prodotto sul tavolo a rulli

Regolazione semplice con manovella della seconda sezione a rulli

Il quadro di comando posta sulla testa di vendemmia permette di aprire e chiudere tutti i componenti del Selectiv’ Process 2 per favorirne un lavaggio semplificato

OPTIMUM TESTA DI RACCOLTA

MODELLI: M - M SP2 - L - L SP2 - XL - XL SP2
TESTA DI RACCOLTA M M SP2 L L SP2
XL
XL SP2
Pendenza Massima  35% 30% 30/35% 25/30%  30/35%  25/30%
Altezza di scavallamento 2-2,45 2-2,45 2-2,53 2-2,53 2,20-2,70 2,20-2,70
Apertura di ingresso tra i convogliatori (mm) 560 560 610 610 610 610
“ACTIV’” sistema di centraggio aut. della testata
“EASY SMART” sistema regolazioni dalla cabina
“EASY CONNECT” blocco idraulico rapido
5 battitori di serie (fino a 11 in opzione)
Rilevamento del terreno o o o o o o
Lunghezza rampe di scaglie (mt) 2,5 2,5 2,62 2,62 2,86 2,86
Numero di battitori montabili 5/11 5/11 5/11 5/11 5/11 5/11
TRIEUR aspiratori superiori o o o
2 aspiratori bassi regolabili
Capacità delle benne di serie (l) 2600 2600 3000 3000 3600 3600
Altezza di scarico delle benne di serie (mt) 2,72 2,72 2,83 2,83 3,23 3,23
Indicatore del livello delle benne a ultrasuoni o <• o o
Ammortizzatore pali o o o o o o
Ingrassaggio raggruppato
2 telecamere a visione notturna
Comando spostato per lavaggio o o o

equipaggiamnento di serie   o equipaggiamento opzionale
