LA GAMMA DI DIRASPATRICI LINEARI CON TAVOLA DI CERNITA

La diraspatura lineare ad alta frequenza è associata a due sistemi di cernita: tavolo vibrante di sgrondo e di ripartizione oltre al tavolo di cernita a rulli a doppio stadio. Questi consentono ad INTEGRAL’WINERY di diraspare delicatamente e di separare l’insieme dei detriti verdi dagli acini
null

QUALITA' SENZA PARI

  • Pulizia* al 99,8%;
  • Eliminazione del 95% dei piccioli > 35 mm;
  • Acini interi;
  • Rispetto dell’uva e dei raspi;
  • Elevata qualità di cernita per portate importanti;
  • Principio testato da oltre 2.000 utilizzatori;
  • Lavoro di qualità sia con vendemmia manuale che meccanica.

null

LAVAGGIO RAPIDO E COMODO

  • Rapida Pulitura (15-30 minuti)
  • Accesso comodo a tutte le parti

null

SEMPLICE ED AFFIDABILE

  • Semplici e immediate regolazioni;
  • Rapida pulitura (15-30 minuti);
  • Facile installazione;
  • Vite in materiale flessibile;

null

ECONOMIA E RIDUZIONE DEI COSTI

  • Diraspatura e cernita;
  • Riduzione dei costi di manodopera;
  • Risparmio fino al 25% sul costo complessivo della diraspatura e della cernita.

null

ADATTABILITA'

  • Si adatta sia alla vendemmia manuale che a macchina
  • Gamma per tutte le cantine

null

ADATTABILE

Per vendemmie a mano o a macchina

Macchina adattabile a qualsiasi cantina o azienda

Possibilià di stabilire la posizione dell’uscita del prodotto

Gamma disponibile di varie misure (S, M, L)

Facilmente adattabile ad altre attrezzature da cantina

null

ECONOMICO

Riduzione dei costi di manodopera

Fino al 25% di risparmio sul costo globale di diraspatura e cernita

Costi di manutenzione quasi azzerati

null

SICURO

Macchina sicura e rispettosa delle norme sulla sicurezza CE più recenti

Pulsante di blocco immediato per qualsiasi emergenza

Sensori di apertura dei carter e degli sportelli

null

TEMPI OTTIMIZZATI

Funzionamento 24 h/24

Riduzione dei tempi di manutenzione

Riduzione dei tempi di diraspatura e cernita

Lavaggio facilitato (macchina pulita in 30 minuti)

null

ERGONOMICO

Facilmente regolabile ed accessibile con comandi rapidi

Installazione facile

Macchina silenziosa

null

PRODUTTIVO

Acini interi puliti al 99,8%

Rispetto del vendemmiato e dei raspi

Diraspatura rivoluzionaria per oscillazione (principio comprovato dal 2007 da oltre 700 utenti)

Qualità della cernita elevata per grandi livelli di produttività

video “Diraspatrice lineare con tavolo di cernita a rulli INTREGRAL WINERY” ralizzato da Volentieri Pellenc

CARATTERISTICHE TECNICHE

INTEGRAL’ WINERY
DIRASPATRICE LINEARE
AD ALTA FREQUENZA

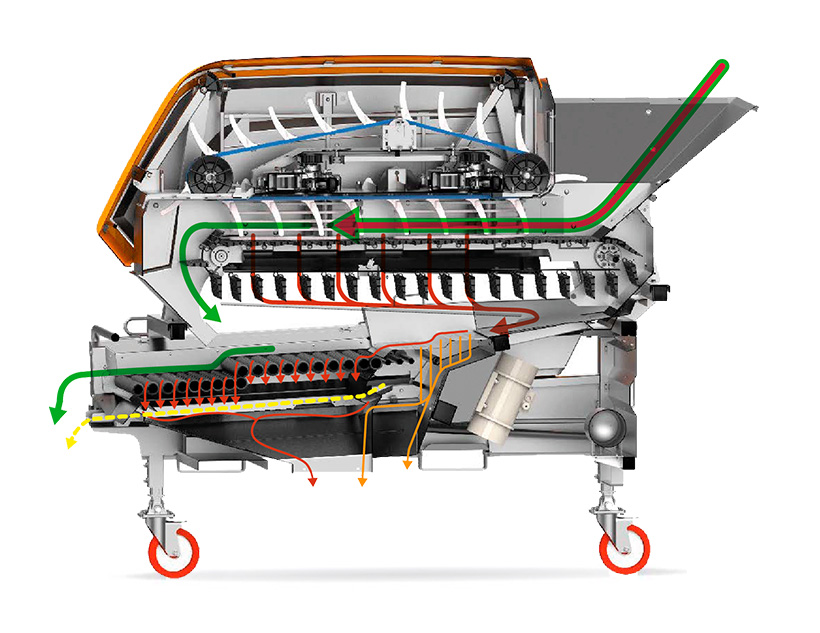

I MODULI DI DIRASPATURA LINEARE SU NASTRO TRASPORTATORE

  • Il nastro trasportatore, formato dalle palette grigliate, accompagna il raccolto all’interno del tunnel di diraspatura. La dimensione dei fori (2 x 2 cm) permette il passaggio dei soli acini diraspati che vengono allontanati istantaneamente dai moduli di diraspatura;
  • I moduli di diraspatura lineare sgranellano delicatamente il grappolo, consentendo di mantenere l’integrità dell’acino e quella del raspo. Sfruttando l’accelerazione impartita ai grappoli mediante i flipper avviene il distacco dei soli acini maturi e sul grappolo rimangono gli acini secchi, acinellatura o acini non maturi. Questi ultimi non entreranno nel processo produttivo;
  • Gli aspi, muovendosi alla stessa velocità del nastro trasportatore, accompagnano il raccolto all’interno del tunnel di diraspatura.

La macchina permette di lavorare uve raccolte a mano o vendemmiate con sistemi meccanici

TAVOLO DI CERNITA
A DUE SEZIONI

DOSATORE VIBRANTE A VAGLIO E TAVOLO DI CERNITA A RULLI

  • Il dosatore vibrante permette la ripartizione del diraspato e quindi l’alimentazione equilibrata del tavolo a rulli. Grazie al tratto grigliato di cui è
    dotato avviene la separazione del mosto e degli scarti di piccole dimensioni: MOG, acinellatura, insetti…
  • Il tavolo di cernita a rulli è formato da due livelli e consente di cernere il prodotto appena diraspato.Grazie alla particolare conformazione dei rulli e alla possibilità di regolarne il vaglio, gli acini vengono separati dai residui vegetativi o, più in generale, da tutto ciò che ha una dimensione maggiore.Gli acini vengono intercettati dalla tramoggia posizionata sotto il tappeto a rulli, il raspo viene espulso frontalmente al
    termine del tappeto.Questa selezione viene ottimizzata regolando i parametri della macchina e il vaglio tra i rulli del tavolo di cernita.

LAVAGGIO COMODO E RAPIDO

COMPLETAMENTE ISPEZIONABILE

Alla gamma Integral’ sono state apportate importanti modifiche strutturali che ne garantiscono una pulizia veloce e facilitata (20-25 minuti). La nuova progettazione ha permesso di ridurre i tempi di lavaggio, di ridurre il consumo d’acqua e di aumentare la qualità della pulizia e della manutenzione. Tutto questo è stato reso possibile da:
– Apertura completa dei vani laterali (ad ali di gabbiano)
– Sollevamento pneumatico dei moduli di diraspatura
– Visibilità su tutti componenti in fase di lavaggio
– Tappeto a rulli estraibile “a cassetto”
– Facilità di accesso ad ogni punto
– Griglie e tratti drenanti estraibili
– Assenza di vasche e coclee
REGOLAZIONI SEMPLICI ED INTUITIVE

IL QUADRO COMANDI

  • Il quadro comandi è facilmente accessibile ed è equipaggiato a bordo macchina;
  • La “modalità lavaggio” permette di far girare la macchina lentamente con i vani aperti, per consentire un lavaggio più efficace.

VAGLIO VARIABILE SU TAVOLO DI CERNITA

  • Il tavolo di cernita a rulli può essere regolato in funzione della varietà dell’uva o del tipo di cernita che si vuole eseguire;
  • Il vaglio dei rulli del tavolo di cernita è regolabile tramite la manovella data in dotazione e riponibile a bordo macchina;
  • Sulla gamma Integral’ il tavolo di cernita è diviso in due parti.

FUNZIONE E RISULTATI

INTEGRAL’ WINERY

INTEGRAL' WINERY S

INTEGRAL' WINERY M

INTEGRAL' WINERY L

LA GAMMA INTEGRAL' WINERY

INTEGRAL' WINERY S | INTEGRAL' WINERY M | INTEGRAL' WINERY L
S M L
Capacità operativa con vendemmia manuale (q/h) * 40 da 30 a 100 da 70 a 200
Capacità operativa con vendemmia meccanica (q/h) * non disponibile da 40 a 120 da 100 a 250
Moduli di diraspatura lineare 1 2 4
Fabbisogno arai compressa per apertura macchina non disponibile 40 l/min a 6 bar 40 l/min a 6 bar
Regolazione del vaglio tra i rulli del tavolo di cernita di serie di serie di serie
Lunghezza (mm) 2200 2830 2830
Larghezza (mm) 1175 1460 1890
Altezza (mm) 1720 1860 – 2410 1860 – 2410
Fabbricazione Inox 304 L Inox 304 L Inox 304 L
Massa (Kg) 650 950 1300
Quadro comandi incorporato di serie di serie di serie
Blocco di sicurezza all’apertura e arresto d’emergenza di serie di serie di serie
Manovella per regolazione del vaglio tra i rulli di cernita di serie di serie di serie
Frequenza di diraspatura (colpi/min.) da 400 a 860 da 400 a 860 da 400 a 860
Alimentazione elettrica 16A 3P+T a 400-480 V trifase
Alimentazione aria non disponibile 40l/min a 6 bar 40l/min a 6 bar
Potenza nominale (kW) 4,8 5,7 7,1
Tramoggia 1042 x 807 di serie di serie non disponibile
Tramoggia 1412 x 807 non disponibile non disponibile di serie
Tramoggia forata per separzione vinaccioli e mosto non disponibile opzionale opzionale
Telaio di supporto Winery sopra il Vision non disponibile opzionale non disponibile
Coclea a spazzola per separzione vinaccioli e mosto di serie non disponibile non disponibile
Griglia di separzione semi/mosto non disponibile opzionale opzionale
Scatola comandi spostabile opzionale opzionale opzionale
Piedi in inox con ruote piroettanti da 500 a 1050 mm opzionale opzionale opzionale
Piedi in inox con ruote piroettanti da 1050 a 1300 mm opzionale opzionale non disponibile
Compressore per apertura della macchina non disponibile opzionale opzionale
Kit 4.0 per interconnessione del dispositivo opzionale opzionale opzionale
Cavo di collegamento per periferiche Pellenc opzionale opzionale opzionale

* in base al vitigno, maturità, stato sanitario, stress idrico, ecc.
